DJI M3D/TD Dock 2

Technische Daten:

Gesamtgewicht

• 34 kg (ohne Fluggerät)
• Das tatsächliche Gewicht kann aufgrund unterschiedlicher Chargenmaterialien und externer Faktoren variieren.

Abmessungen

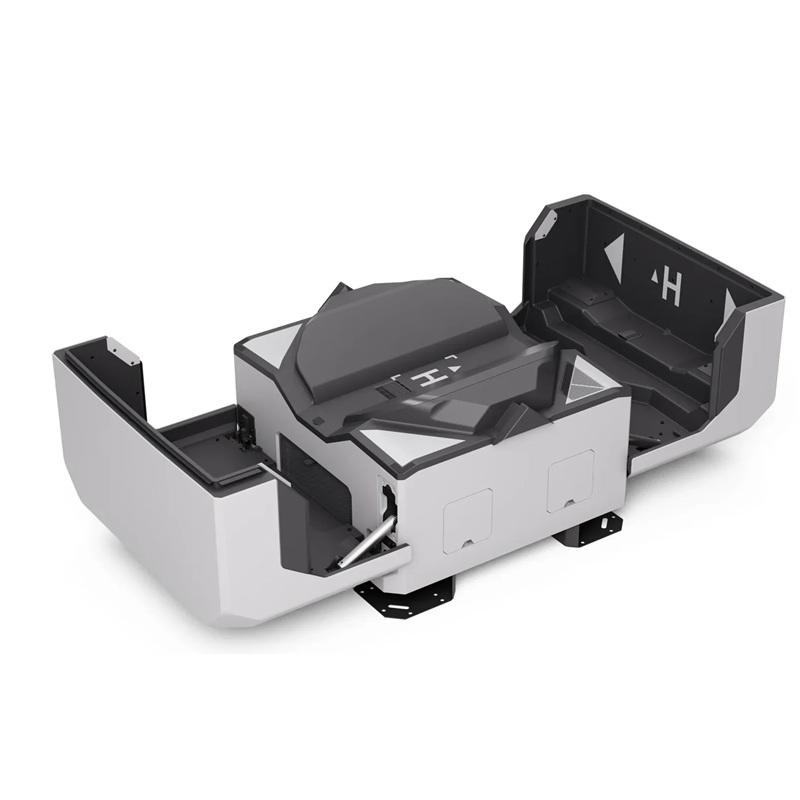

• Dock-Abdeckung geöffnet: 1228 × 583 × 412 mm (L × B × H)

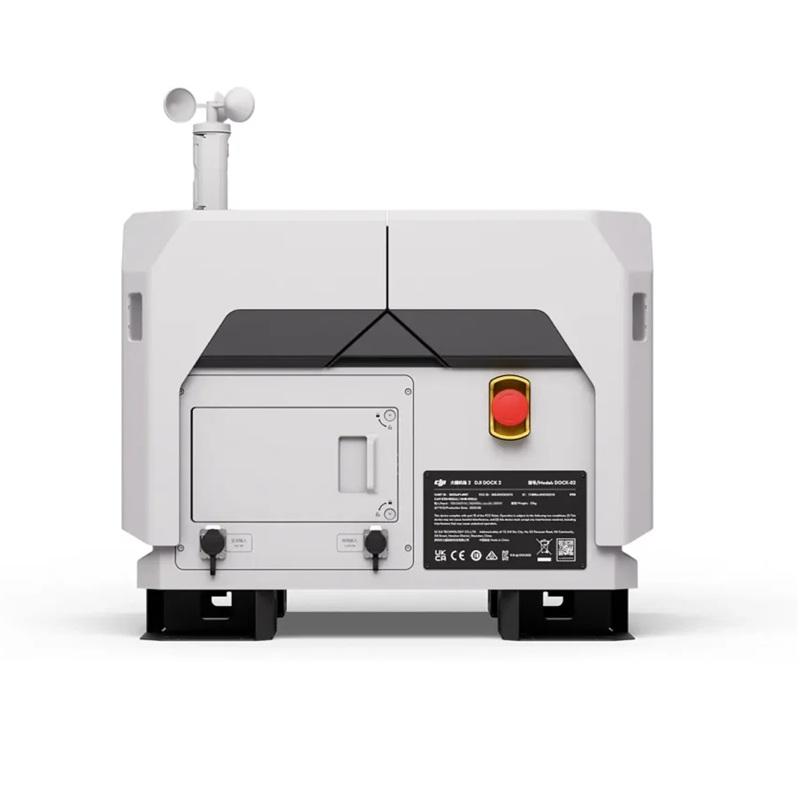

• Dock-Abdeckung geschlossen: 570 × 583 × 465 mm (L × B × H)
• Die obigen Daten enthalten nicht die Höhe des Windgeschwindigkeitsmessers (145 mm), sondern die Höhe der Montagebodenhalterungen (55 mm).

Eingangsspannung

• 100 bis 240 V (AC), 50/60 Hz

Eingangsleistung

• Max. 1000 W

Betriebstemperatur

• -25 bis 45 °C (-13 bis 113 °F)
• Wenn die Umgebungstemperatur unter -20 °C liegt, befindet sich das Dock im Standby-Status und das Fluggerät kann keine Flugaufgaben ausführen.

Schutzart

• IP55

Max. Anzahl unterstützter Drohnen

• 1

Max. zulässige Windgeschwindigkeit bei Landung

• 8 m/s

Maximale Höhenlage für den Betrieb

• 4000 m

Satellitenfrequenzen der RTK-Basisstation

• Simultaner Empfang:
  • GPS: L1 C/A, L2
  • BeiDou2: B1l, B2l, B3l
  • BeiDou3: B1l, B3l
  • GLONASS: L1, L2
  • Galileo: E1, E5b

Positionsgenauigkeit der RTK-Basisstation

• Horizontal: 1 cm + 1 ppm (RMS)
• Vertikal: 2 cm + 1 ppm (RMS)

Dock – Ladeleistung

Ausgangsspannung

• 28 V DC

Ladezeit

• 32 Minuten
• Die Daten wurden beim Laden des Fluggeräts (im ausgeschalteten Zustand) von 20 % auf 90 % in einer Umgebung mit 25 °C gemessen.

Dock – Videoübertragung

Videoübertragungssystem

• O3 Enterprise

Betriebsfrequenz

• 2,4000 bis 2,4835 GHz
• 5,725 bis 5,850 GHz

Antenne

• 4 Antennen integriert, 2 Sender, 4 Empfänger, unterstützt intelligentes Schalten

Strahlungsleistung (EIRP)

• 2,4 GHz: < 33 dBm (FCC); < 20 dBm (CE/SRRC/MIC)
• 5,8 GHz: < 33 dBm (FCC); < 14 dBm (CE); < 23 dBm (SRRC)

Dock – Klimaanlage

Betriebsspannung

• 28 V DC

Typ

• TEC-Klimaanlage

Dock – Reserveakku

Akkukapazität

• 12 Ah

Ausgangsspannung

• 12 V

Akkutyp

• Bleiakku

Akkulaufzeit

• 5 Stunden
• Gemessen mit vollständig aufgeladenem Reserveakku bei 25 °C. Nach einem Stromausfall unterstützt das Dock Funktionen wie das Laden von Fluggeräten, die Klimaanlage, die Heizung der Abdeckung und Windgeschwindigkeitsanzeige nicht. Überprüfen Sie Fehlfunktionen stets umgehend.

Dock – Netzwerkzugang

Ethernet

• Adaptiver Ethernet-Anschluss mit 10/100/1000 MBit/s

Dock – Sensor

Windgeschwindigkeitssensor

• Unterstützt

Regensensor

• Unterstützt

Umgebungstemperatursensor

• Unterstützt

Wasserimmersionssensor

• Unterstützt

Innenraum-Temperatursensor

• Unterstützt

Innenraum-Feuchtigkeitssensor

• Unterstützt

Dock – Sicherheitskamera (extern)

Auflösung

• 1920×1080

Sichtfeld (Field of View, FOV)

• 151°

Zusatzbeleuchtung

• Weißes Hilfslicht

Dock – Sicherheitskamera (intern)

Auflösung

• 1920×1080

Sichtfeld (Field of View, FOV)

• 151°

Zusatzbeleuchtung

• Weißes Hilfslicht

Dock – Blitzschutz

Stromanschluss (AC)

• 20 kA (Nennwert), erfüllt die Schutzstufenanforderungen gemäß EN 61643-11 Typ 2 und IEC 61643-1 Klasse Ⅱ.

Ethernet-Anschluss

• 10 kA (Igesamt), erfüllt Schutzklasse EN/IEC 61643-21 KATEGORIE C

Dock – Unterstützte Software

Anwendungen

• DJI Pilot 2 (Verbindung zum DJI Dock 2 über DJI RC Pro Enterprise für den Einsatz und die Inbetriebnahme)

Cloud-Plattform

• DJI FlightHub 2 (standardmäßig unterstützt)
• Cloud-Plattformen von Drittanbietern (Zugriff über DJI Cloud API)

Dock – Erweiterungsfähigkeit

Offenes Protokoll

• DJI Cloud-API

Edge-Computing

• Unterstützt die Datenkommunikation mit externen Schaltern

Lieferumfang:

• DJI M3D/TD Dock 2 (inkl. Erdungsdraht)
• Aderendhülse (6 x)
• Ethernet-Kabelverbinder
• Erweiterungsbolzen (4 x)
• Netzkabelverbinder
• Schrauben und Werkzeuge
• Windgeschwindigkeitsmessmodul

Wichtiger Hinweis:

• Nutzen Sie zum Aufladen ausschließlich die spezielle Ladestation der DJI Matrice 4 Serie.
• Die angegebene Akkulaufzeit basiert auf Testbedingungen in einer windstillen Umgebung. Während des Tests waren Funktionen wie Hindernisvermeidung, RTK, GNSS-Verbesserung, visuelle Positionierung, KI-Erkennung, Zusatzbildgebung und Laser-Entfernungsmessung deaktiviert. Die Kamera war auf den dreifachen Übertragungsmodus eingestellt, wobei Videoaufzeichnung, Nachtmodus, Infrarot-Superauflösung und elektronische Entnebelung ebenfalls ausgeschaltet waren. Die maximale Flugzeit wurde auf Meereshöhe gemessen, während die Drohne mit einer Geschwindigkeit von 9 m/s vorwärts flog, bis der Akku vollständig entladen war. Diese Informationen dienen nur als Orientierungswert. Beachten Sie stets die Warnmeldungen in der App während des Betriebs.
